隨著科技的不斷進步,人工智能(AI)逐漸滲透到我們生活的各個領域,尤其是在汽車設計行業。生成式AI的出現為設計師們提供了全新的工具和思維方式。在ChatGPT發布之前,特斯拉、寶馬、奧迪和福特等汽車制造商已經開始利用AI進行汽車造型設計、性能優化和用戶體驗分析。AI能夠通過分析大量的設計數據和市場趨勢,生成獨特的汽車造型。這種創意的多樣性為設計師提供了新的靈感來源,幫助他們突破傳統設計的限制。通過AI生成效果圖,設計師可以減少傳統手繪或3D建模所需的時間和成本,從而使設計過程更加經濟高效。

生成式AI輔助汽車造型設計




在汽車設計的初期創意階段,為滿足市場對汽車造型推陳出新的多樣性要求,設計師需要繪制大量的草圖和效果圖,以探索不同的造型和風格。這一階段的工作量相對較大,因?yàn)樵O(shè)計師需要嘗試多種設計方向。



隨著人工智能繪畫技術的不斷成熟,越來越多的設計師開始使用AI來輔助他們的創意設計。這種技術大大減輕了設計師的手繪工作量。

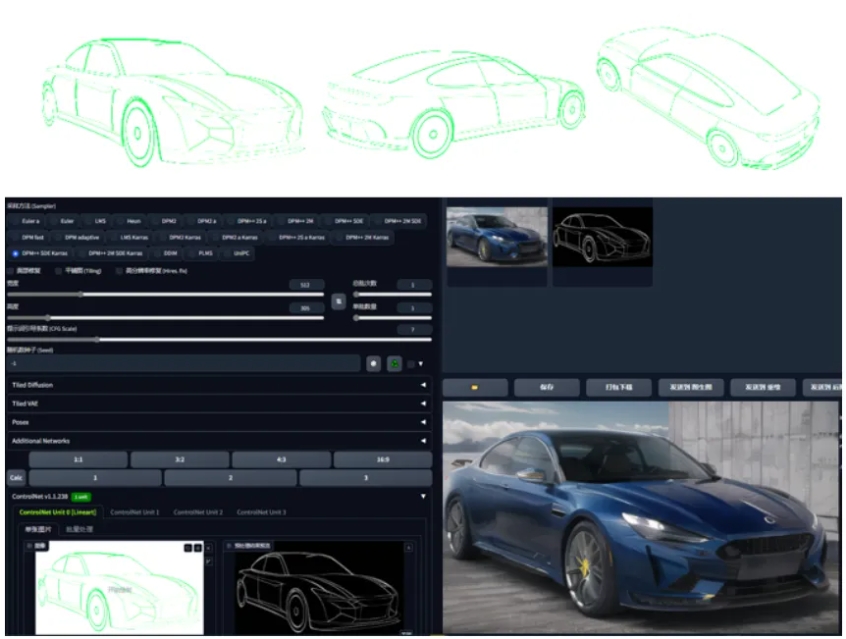

目前,許多汽車設計中心已經開始探索使用AI進行創意設計。為了避免知識產權糾紛,他們根據已有車型素材訓練了符合品牌DNA的AI大模型,并通過文本生成圖像的方式生成效果圖。然而,他們發現這種方式生成的效果圖比較隨機,且造型不可控。因此,他們在文本生成圖像的基礎上引入草圖控制,即設計師首先繪制二維草圖,然后用草圖來指導AI生成效果圖,這樣AI就不會隨機生成不符合要求的造型方案。



然而,設計師繪制的這些二維草圖往往為表達效果而夸張變形,且空間透視不準確。此外,這些草圖是在二維平面下繪制的,無法參考三維工程模型,因此AI參考的二維草圖生成的效果圖也常常失真。



達索系統CATIA助力AI的價值

三維草繪

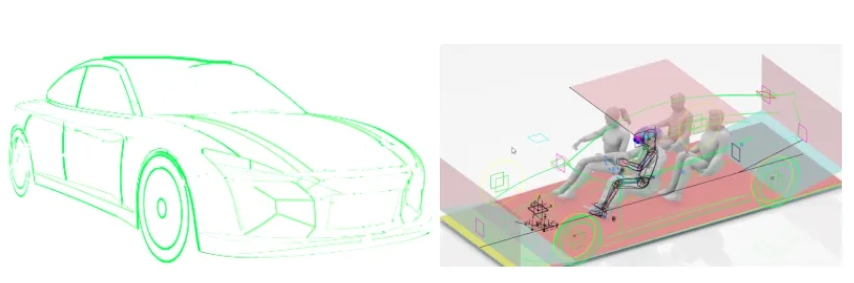

達索系統基于3DEXPERIENCE平臺的CATIA三維草繪技術有效解決了上述問題。設計師可以直觀地參考工程總布置進行創意手繪,在三維空間中探索造型方案。這種三維草圖不僅符合工程要求,而且在空間占位和比例透視上也更加準確。這不僅解決了二維草圖不準確的問題,還為下一步的三維建模提供了直觀的參考依據。



在全三維的設計空間中,設計師可以方便地修改造型方案,輕松調整視角和透視,以獲得不同視角的設計方案?;趨⒖挤桨覆輬D,AI能夠在幾秒鐘內生成效果圖供設計師挑選,這大大節省了設計師繪制不同視角草圖的時間?;?/span>3DEXPERIENCE平臺的CATIA真正幫助設計師減少工作量、提升設計效率,并縮短設計周期。



協同設計

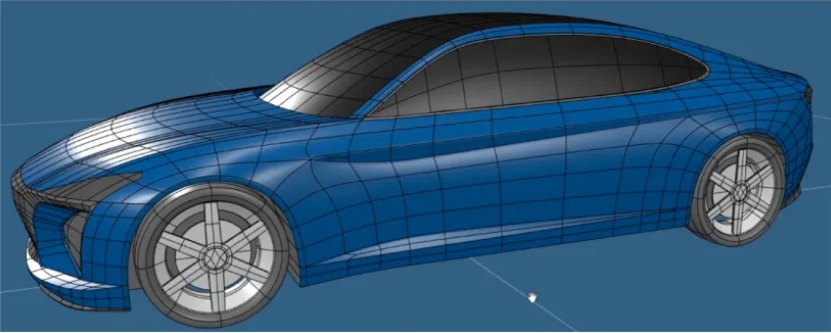

工業設計與其他設計的最大區別在于,設計出來的產品需要進行批量生產,因此設計必須滿足工程要求。在將創意轉化為產品的過程中,汽車造型數模工程師能夠直觀地參考設計師的三維草繪,采用CATIA細分建模技術(SUBD)快速將三維草繪轉換為三維模型。與其他CG類多邊形建模軟件(如3ds Max、Maya、Blender)不同,CATIA細分建模生成的是工程可用的NURBS曲面,能夠在其上添加工程或造型細節(如圓角和分縫),使設計模型能夠被工程部門有效利用。



使用基于3DEXPERIENCE平臺的CATIA進行汽車造型設計的最大價值在于其一體化實時協同設計能力:

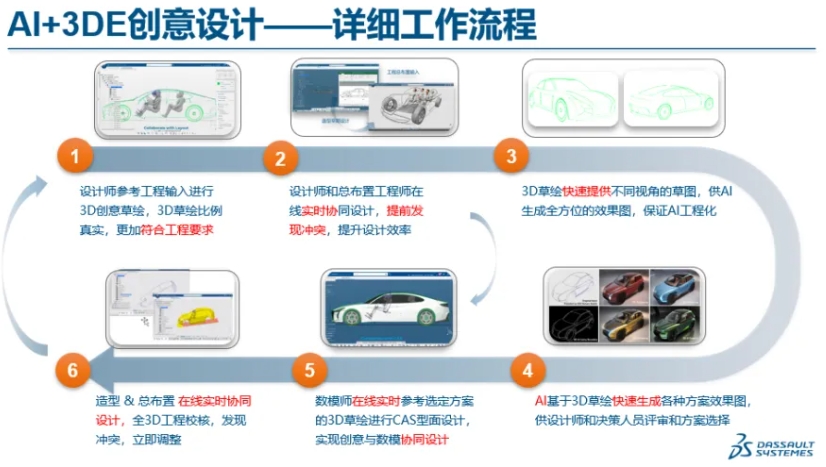

設計師參考2D效果圖和總布置進行三維草繪(2D 轉 3D);




AI根據3D草繪生成多方案效果圖(AI效果圖);



設計師根據AI效果圖探索造型,并確定造型方案(造型方案確定);



數模師參考3D草繪方案進行概念建模(CAS模型);



總布置工程師實時參考造型模型,校核造型方案(第一輪校核);



總布置校核點通過模板快速完成,無需大量重做工作(總布置修改);



設計師實時參考新的總布置方案進行造型更新(3D草繪修改);



數模師實時參考修改后的3D草繪進行概念模型更新(CAS更新);



總布置工程師實時檢查新的造型方案是否滿足工程要求(第二輪校核);

同樣的協同設計方法可擴展應用于早期的仿真分析和其他工程校核。


通過實時在線協同設計,造型校核工作無需像過去那樣進行多輪數據轉換與修改。設計師無需依賴總布置截圖在Photoshop中修改造型方案,然后再將截圖分享給數模師在其他軟件中修改CAS模型?;?/span>3DEXPERIENCE平臺的一體化造型設計解決方案,所有設計與校核工作都在同一平臺上實時協同完成,避免了不同軟件之間的數據轉換與處理工作,從而縮短研發周期,提高設計質量。


軟參數化CAS/A面設計

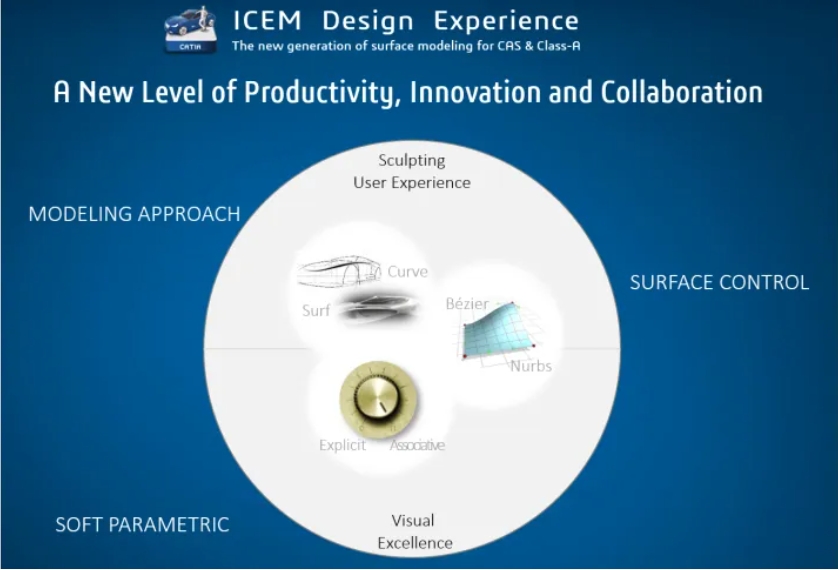

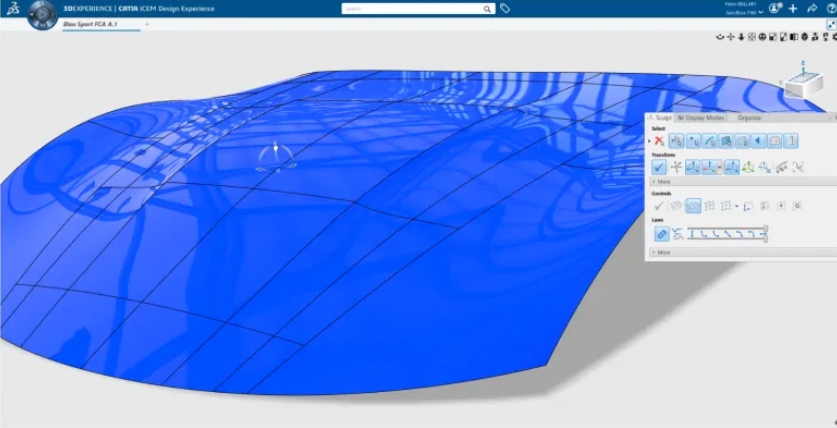

除了在早期的造型設計階段,基于3DEXPERIENCE平臺的CATIA在后期的CAS、A面和渲染評審階段也提供了功能強大的應用工具。例如,達索系統與本田汽車共同開發的軟參數化造型設計工具ICEM Design Experience (IDX)。IDX集成了ICEM高質量曲面技術、CATIA軟參數化技術、全能智能建模技術和全新用戶界面。得益于全能智能建模技術和友好的用戶界面,其建模效率遠高于現有的ICEM Surf軟件;同時,強大的軟參數化技術使其修改效率顯著提升。



協同設計


邊評審邊修改是汽車造型設計追求的重要目標之一?,F(xiàn)有設計流程中,每次造型評審都需要記錄并下發更改工作流,重新修改完成的造型方案需要導入可視化軟件進行渲染評審準備,然后再次發起評審流程。一個簡單的造型修改往往需要一天到一周的時間才能完成評審決策。由于現有設計流程使用不同的設計工具,無法實現邊評審邊修改?;?/span>3DEXPERIENCE平臺的CATIA集成了強大的STELLA渲染引擎(達索系統收購RTT的渲染技術),能夠提供接近真實的可視化渲染和虛擬現實(VR)體驗??梢暬脩魺o需進行數據準備,可直接基于造型數據開展可視化設計工作。在設計評審時,設計師可根據評審意見現場修改造型設計方案,高質量的渲染效果和VR體驗立即更新,避免了重新準備可視化工作的繁瑣過程。
